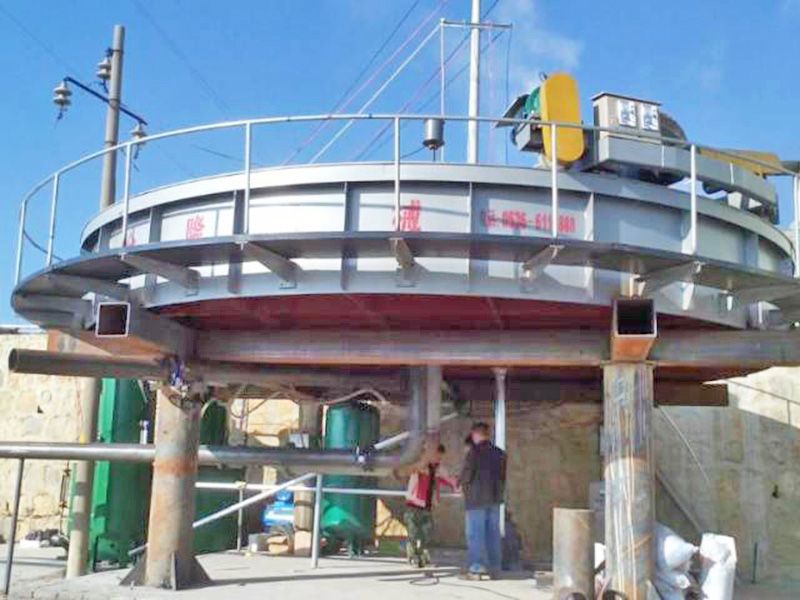

淺層氣浮池

產品概述：

       氣浮法就是通過溶氣系統產生的溶氣水，經過快速減壓釋放在水中產生大量微細氣泡，若干氣泡黏附在水中絮凝好的雜質顆粒表面，形成整體密度小于1的懸浮物，通過浮力使其上升至水面而使固液分離的一種凈水法。淺層氣浮池，是在傳統氣浮理論的基礎上，又成功運用了“淺層理論”和“零速”原理，通過精心設計，集凝聚、氣浮、撒渣、沉淀、刮泥為一體，是一種水質凈化處理的設備。

主要特點：

1．  設備輕巧、外形緊湊、便于運輸和安裝，電耗省。

2．  自動化程度高，操作方便、管理簡單。

3．  停留時間短，僅有3－5分鐘，效率高。

4．  表面負荷大，凈化處理量大。

5．  運用了“零速”，強制布水、進出水都是靜態的，由于對水中絮體的擾動降到很小，浮渣瞬時清除，因而穩定性更高。

6．  運用了“淺層理論”，有效池深僅為400－600mm，占地面積小。

7．  采用可反沖釋放器，提高溶氣水的利用效率，同時保證氣浮設備工作的穩定性。

8．  處理效果穩定，機電儀實現了一體控制。

應用范圍：

       本產品廣泛用于造紙、紡織、制糧業、食用油、乳制品、羊毛加工、制革業、制皂業、醫藥廢水、飲料業、淀粉業、碳黑工業、煉焦業、纖維制品業、釀酒業、采油業、市政污水回用等行業。

  1 工作原理

       原水通過泵1進入氣浮裝置2的中心管3，通過可旋轉的水力接頭4和可旋轉的分配管5均勻地配入氣浮池底部，溶氣水經過中心管7進入可旋轉的分配管8，與原水同步進入氣浮池底部。9亦為一個可旋轉的水力接頭。飽含微氣泡的溶氣水與原水在氣浮裝置的底部充分碰撞、粘附，使原水中的微粒形成比重<1的浮渣上升到水面而被除去。原水的分配管5和溶氣水的分配管8被固定在同一旋轉裝置10上，其旋轉方向與原水進入氣浮池底部的水流方向相反，但速度相等。本裝置的關鍵部分是成功地利用“零速度”原理，使進水對原水不產生擾動，固液分離在一種靜態下進行。

       表面形成的浮渣層由螺旋撇渣裝置11收集，然后經過排渣管12將其排到池外。澄清后的水由旋轉集水管13收集后排到池外，集水管13與中央旋轉部分14連在一起，這樣原水在氣浮池中的停留時間就是中央旋轉部分的回轉周期。

       連在旋轉行走裝置上的刮板將池底和池壁上的沉泥刮到泥斗6中，定期排放。

       另外一項重要的改進就是固定在旋轉行走架10上相互之間有一定間距的一組同心錐形板裝置15，與配水部分一起沿氣浮池同步旋轉。每相鄰兩塊錐形板組成一個傾斜的環行氣浮區域16，該區域內水時刻處于層流狀態，加速了顆粒雜質隨微氣泡的上升速度。

       淺層氣浮裝置還包括一對并聯運行的溶氣管20(簡稱ADT’S)，進水泵17的壓力較低，只需202.6 kPa。進水首先通過與兩個ADT’S連接的三通閥18，ADT’S的另一端布置溶氣出水口。壓縮空氣也經過一個三通閥19與壓力水在同一端進入ADT’S，壓縮空氣的壓力一般為707.8 kPa。所有的三通閥靠一只調節器聯動，正常運行時，一只ADT的進、出水口均被打開釋放溶氣水，而進氣口被關閉；同時另一只ADT的進水口和出水口被關閉，壓縮空氣通過20～40 μm的微孔不銹鋼板進入ADT，靠壓縮空氣的壓力將空氣溶于水中，而不是靠水的壓力。水沿著切線方向高速進入ADT中，流速可達10 m/s，壓力水在ADT中呈螺旋狀前進，達995 r/min，進水口可以調節，以便控制流量和流速。

2 淺層氣浮與傳統氣浮裝置的比較

① 傳統氣浮裝置中，池深一般為2.0～2.5 m，這是因?yàn)樵O(shè)備是靜止的，水體是運動的。水體從反應室進入接觸區時會產生流向的改變和流速的重新分布，即把水流轉變成均勻向上的流動，這就需要有一定的時間和高度來完成這一變化，其高度一般不低于1.5 m。而淺層氣浮由于“零速度”原理的應用，實現了設備是運動的，水體是靜止的，消除了由于水體的擾動對懸浮顆粒與水分離的影響，降低了對高度的要求；另外在傳統氣浮裝置中，難免有泥砂或絮粒沉于池底，為防止帶出池底的泥砂，出水管一般懸高300 mm，而在淺層氣浮裝置中，由于池底設置了刮泥裝置，因此不需設置懸高段。通過以上分析，淺層氣浮裝置的有效水深一般為400～500 mm。

② 傳統氣浮裝置中，水體的停留時間一般控制在10～20 min；而淺層氣浮裝置中，停留時間只需2～3 min。

③傳統氣浮裝置中，溶氣系統配備的是溶氣罐，若按溶氣罐的實際容積來計算，其水力停留時間為2～4 min；而淺層氣浮裝置中，溶氣系統采用的是溶氣管，取消了填料，使溶氣管的容積利用率達100%，其水力停留時間只有10～15 s。

④ 在傳統氣浮裝置中，刮渣器定期對浮渣層進行清除，無法根據浮渣的浮起時間進行有選擇性的清理，因此不但對水體有較大的擾動，而且浮渣的含水率也較大；在淺層氣浮裝置中，螺旋撇渣器安裝在配水系統的前部，清除的浮渣總是氣浮池內浮起時間長(2～3 min)的浮渣，即固液分離徹底、含水率小的浮渣。

      通過以上分析和比較，淺層氣浮裝置和傳統氣浮裝置有本質的區別，其優越的技術性能已逐漸受到國內用戶和環保界人士的重視。如果能加快該技術的引進并使之國產化，必將帶來巨大的經濟效益和社會效益。
